Ako solárny invertorový induktor zlepšuje účinnosť, stabilitu a životnosť v moderných fotovoltaických systémoch

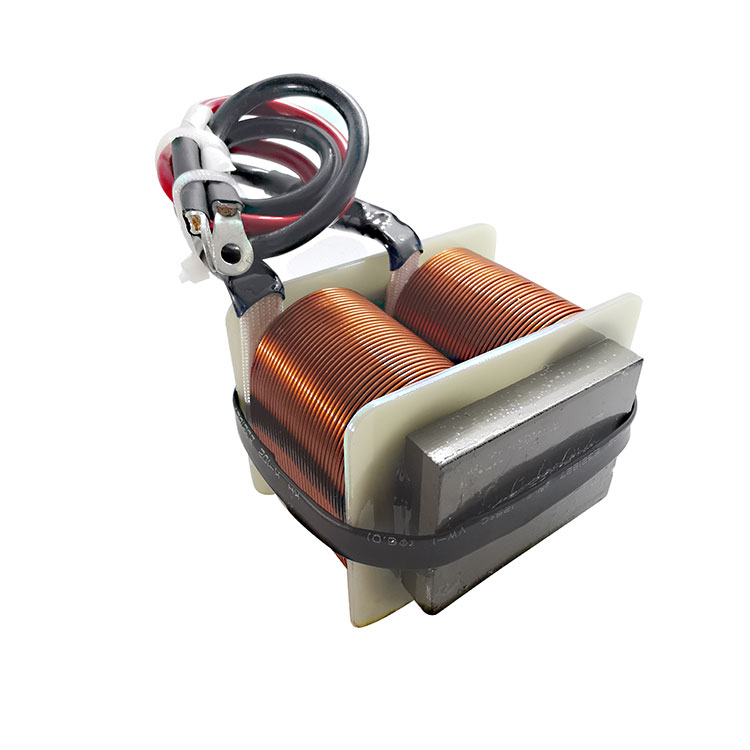

A solar invertorová tlmivkaje jedným z najdôležitejších magnetických komponentov vo fotovoltaických (PV) invertorových systémoch. Priamo ovplyvňuje účinnosť konverzie, harmonické skreslenie, tepelný výkon a dlhodobú spoľahlivosť. V moderných aplikáciách obnoviteľnej energie, kde sú normy účinnosti čoraz prísnejšie, môže výber správnej konštrukcie induktora výrazne zlepšiť celkový výkon systému.

Tento hĺbkový sprievodca skúma, ako fungujú induktory solárnych invertorov, prečo sú dôležité vo vysokofrekvenčných spínacích prostrediach, ako materiály a dizajn ovplyvňujú výkon a ako výrobcovia ako napr.JASNdodávať pokročilé magnetické riešenia pre náročné solárne aplikácie.

Obsah

• 1. Čo je to solárny invertorový induktor?
• 2. Prečo je to nevyhnutné v moderných fotovoltaických systémoch?
• 3. Princíp činnosti solárnych invertorov
• 4. Kľúčové konštrukčné parametre a technické špecifikácie
• 5. Základné materiály a ich vplyv na účinnosť
• 6. Tepelný manažment a spoľahlivosť
• 7. Prispôsobenie a scenáre aplikácií
• 8. Ako si vybrať správnu tlmivku pre solárny invertor
• 9. Spoločné výzvy a riešenia
• 10. Často kladené otázky

1. Čo je to solárny invertorový induktor?

Solárny invertorový induktor je pasívny magnetický komponent určený na uchovávanie elektrickej energie v magnetickom poli a jej kontrolované uvoľňovanie počas spínacích operácií. Bežne sa používa v DC-DC boost konvertoroch a DC-AC invertorových stupňoch vo fotovoltaických systémoch.

Jednoducho povedané, induktor vyhladzuje tok prúdu, potláča zvlnenie a znižuje elektromagnetické rušenie (EMI). Bez nej by solárne invertory zaznamenali nestabilný výkon, nadmerné harmonické a straty účinnosti.

• Akumulácia energie počas spínacích cyklov
• Zníženie zvlnenia prúdu
• Harmonické filtrovanie
• Vylepšená kvalita tvaru vlny
• Vylepšená stabilita systému

2. Prečo je to nevyhnutné v moderných fotovoltaických systémoch?

Solárne energetické systémy fungujú pri premenlivých podmienkach slnečného žiarenia, čo znamená, že napätie a prúd neustále kolíšu. Striedač musí premeniť tento premenlivý jednosmerný výkon na stabilný striedavý výstup kompatibilný so štandardmi siete.

Indukčný solárny invertor hrá kľúčovú úlohu v:

1. Zvýšenie nízkeho jednosmerného napätia na požadovanú úroveň zbernice
2. Udržiavanie režimu nepretržitého prúdu (CCM)
3. Splnenie pravidiel mriežky harmonických
4. Zabezpečenie dlhodobej spoľahlivosti komponentov

S rastúcim globálnym využívaním obnoviteľných zdrojov už nie sú vysokoúčinné magnetické komponenty voliteľné – sú povinné pre konkurenčný dizajn solárnych invertorov.

3. Princíp činnosti solárnych invertorov

V typickej topológii PV invertora funguje induktor vo vysokofrekvenčných spínacích obvodoch. Keď sa hlavný vypínač zapne, energia sa uloží do magnetického jadra. Keď sa vypínač vypne, uložená energia sa prenesie do záťaže.

Vzorec na skladovanie energie:

E = 1/2 x L x I2

kde:

• L = indukčnosť
• I = prúd

Tento cyklický proces ukladania a uvoľňovania umožňuje reguláciu napätia a potlačenie zvlnenia, ktoré sú základom efektívnej konverzie DC-AC.

4. Kľúčové konštrukčné parametre a technické špecifikácie

5. Základné materiály a ich vplyv na účinnosť

Výber materiálu jadra priamo ovplyvňuje výkon induktorov solárnych invertorov.

Feritové jadro

• Nízka strata jadra pri vysokej frekvencii
• Ideálne pre kompaktné konštrukcie invertorov

Práškové železné jadro

• Vyššia hustota saturačného toku
• Vhodné pre silnoprúdové aplikácie

Nanokryštalické jadro

• Ultra nízka strata jadra
• Vysoká priepustnosť
• Vynikajúca tepelná stabilita

Pokročilí výrobcovia majú radiJASNzamerajte sa na optimalizovaný magnetický dizajn na zníženie strát v medi aj jadre, čím sa zvyšuje účinnosť meniča nad 98 %.

6. Tepelný manažment a spoľahlivosť

Solárne invertory často pracujú v náročných vonkajších prostrediach. Zvýšené teploty urýchľujú degradáciu izolácie a znižujú životnosť.

Efektívne tepelné stratégie zahŕňajú:

• Nízke prevedenie vinutia DCR
• Vysokoteplotné izolačné materiály
• Optimalizovaná geometria jadra
• Zapuzdrenie na ochranu proti vlhkosti

Správny tepelný dizajn zabezpečuje 10–20 rokov prevádzkovej spoľahlivosti, čo zodpovedá životnosti FV modulov.

7. Prispôsobenie a scenáre aplikácií

Solárne invertorové induktory sa používajú v:

• Rezidenčné strešné invertory
• Komerčné reťazcové invertory
• Úžitkové centrálne invertory
• Hybridné systémy skladovania energie
• Solárne systémy mimo siete

Možnosti prispôsobenia môžu zahŕňať:

• Vlastné hodnoty indukčnosti
• Špeciálne jadrové materiály
• Silnoprúdové vinuté konštrukcie
• Kompaktné mechanické rozmery

8. Ako si vybrať správnu tlmivku pre solárny invertor

Sprievodca výberom krok za krokom:

1. Určite prevádzkovú frekvenciu
2. Vypočítajte požadovanú indukčnosť
3. Identifikujte maximálny prúd a toleranciu zvlnenia
4. Vyhodnoťte tepelné podmienky
5. Skontrolujte okraj sýtosti
6. Skontrolujte súlad s normami EMI

Spolupráca so skúsenými poskytovateľmi magnetických riešení zaisťuje optimálnu integráciu dizajnu.

9. Spoločné výzvy a riešenia

10. Často kladené otázky

Q1: Čo sa stane, ak sa induktor nasýti?

Sýtosť spôsobuje prudký pokles indukčnosti, čo vedie k prúdovým špičkám, prehrievaniu a potenciálnemu zlyhaniu meniča.

Q2: Môžem použiť štandardný induktor pre aplikácie solárnych invertorov?

Neodporúča sa. Induktory solárnych invertorov musia zvládnuť vysoký prúd, vysokú frekvenciu a drsné prostredie.

Q3: Ako ovplyvňuje hodnota indukčnosti zvlnenie?

Vyššia indukčnosť znižuje zvlnenie prúdu, ale zvyšuje veľkosť a náklady. Vyžaduje sa optimálna rovnováha.

Q4: Aký je typický vplyv na efektivitu?

Správny magnetický dizajn môže zlepšiť celkovú účinnosť meniča o 1–3 %, čo je významné v meradle spotreby.

Záver

Indukčná tlmivka solárneho invertora je oveľa viac než len pasívny komponent – ​​je to prvok definujúci výkon v moderných fotovoltaických systémoch. Od účinnosti a potlačenia zvlnenia až po tepelnú spoľahlivosť a súlad so sieťou, jeho dizajn priamo ovplyvňuje úspech systému.

Partnerstvo so skúsenými výrobcami akoJASNzaisťuje presné inžinierstvo, optimalizované magnetické materiály a prispôsobené riešenia prispôsobené vašim požiadavkám na menič.
