Čo je toroidný induktor a prečo na ňom záleží v modernej elektronike?

Toroidné induktorysú jedným z najúčinnejších a najpoužívanejších pasívnych komponentov v moderných elektronických systémoch. Ich jedinečný dizajn jadra v tvare prstenca poskytuje vynikajúce magnetické zadržiavanie, znížené elektromagnetické rušenie a vysokú energetickú účinnosť v porovnaní s tradičnými induktormi. Tento článok skúma, čo je toroidný induktor, ako funguje, prečo je nevyhnutný vo výkonovej elektronike a ako vybrať správny typ pre rôzne aplikácie. Zdôrazňuje tiež bežné výzvy, aplikácie v reálnom svete a praktické aspekty dizajnu, ktoré pomáhajú inžinierom, nákupcom a vývojárom produktov prijímať informované rozhodnutia.

Obsah

• 1. Pochopenie základov toroidného induktora
• 2. Ako funguje toroidný induktor
• 3. Kľúčové výhody oproti konvenčným tlmivkám
• 4. Základné materiály a ich vplyv
• 5. Aplikácie v reálnom svete
• 6. Ako vybrať správny toroidný induktor
• 7. Bežné problémy a odstraňovanie problémov
• 8. Toroidné vs iné typy induktorov
• 9. Úvahy o dizajne pre inžinierov
• 10. Budúce trendy v technológii induktorov
• 11. Často kladené otázky
• 12. Záver
• 13. Informácie o výrobcovi a kontakt

1. Pochopenie základov toroidného induktora

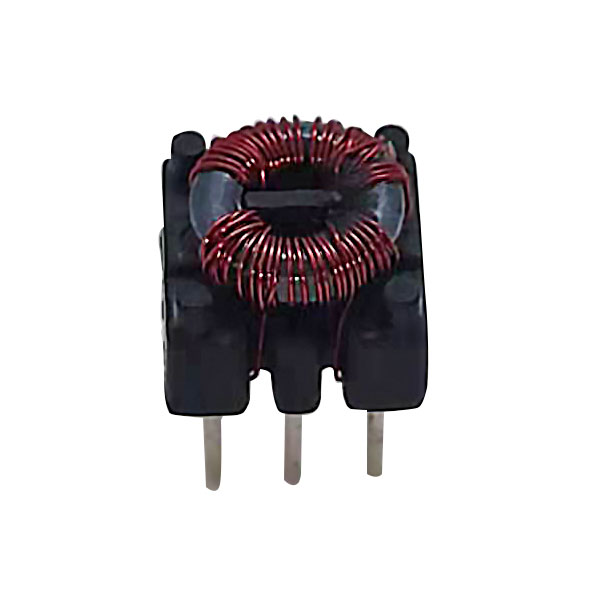

Toroidný induktor je typ induktora v tvare šišky alebo prstenca (toroid). Skladá sa z kruhového magnetického jadra omotaného medeným drôtom. Keď elektrický prúd preteká drôtom, v jadre sa vytvára magnetické pole, ktoré ukladá energiu vo forme magnetizmu.

Na rozdiel od tradičných solenoidových induktorov je magnetické pole v toroidnom dizajne do značnej miery obmedzené v jadre. Táto jedinečná vlastnosť výrazne znižuje straty energie a elektromagnetické rušenie (EMI), vďaka čomu je ideálny pre vysokovýkonné elektronické obvody.

Jednoducho povedané, toroidný induktor je navrhnutý tak, aby:

• Uchovávajte energiu v magnetickom poli
• Filter elektrického šumu
• Stabilizovať tok prúdu v obvodoch

2. Ako funguje toroidný induktor

Princíp činnosti toroidného induktora je založený na elektromagnetickej indukcii. Keď cievkou preteká striedavý prúd (AC), generuje v toroidnom jadre meniace sa magnetické pole. Toto meniace sa pole indukuje opačné napätie, známe ako indukčnosť.

Tvar jadra s uzavretou slučkou zaisťuje, že väčšina magnetického toku zostáva vo vnútri materiálu, čím sa znižuje únik a zvyšuje sa účinnosť.

Medzi hlavné pracovné fázy patria:

1. Cez vinutie preteká prúd
2. Vo vnútri toroidu sa vytvára magnetické pole
3. Energia sa ukladá v magnetickom toku
4. Odpor voči zmene prúdu stabilizuje správanie obvodu

Toto riadené ukladanie a uvoľňovanie energie robí toroidné induktory nevyhnutnými v systémoch regulácie výkonu.

3. Kľúčové výhody oproti konvenčným tlmivkám

Toroidné induktory sú preferované v mnohých priemyselných odvetviach kvôli ich vynikajúcim elektrickým a fyzikálnym vlastnostiam. Nižšie sú uvedené hlavné výhody:

• Vysoká účinnosť:Znížené straty energie vďaka minimálnemu toku úniku.
• Nízke elektromagnetické rušenie:Magnetické pole je obsiahnuté v jadre.
• Kompaktný dizajn:Vyššia indukčnosť pri menšej fyzickej veľkosti.
• Lepší tepelný výkon:Nižšia tvorba tepla pri zaťažení.
• Silná magnetická spojka:Efektívny prenos energie medzi vinutiami.

Vďaka týmto výhodám sú toroidné induktory obzvlášť užitočné v napájacích zdrojoch, audio zariadeniach a priemyselnej elektronike.

4. Základné materiály a ich vplyv

Výkon toroidného induktora závisí vo veľkej miere od materiálu jeho jadra. Rôzne materiály ponúkajú rôzne magnetické vlastnosti a frekvenčné odozvy.

5. Aplikácie v reálnom svete

Toroidné induktory sú široko používané vo viacerých priemyselných odvetviach kvôli ich účinnosti a spoľahlivosti.

• Spínané zdroje napájania (SMPS)
• Zosilňovače zvuku a filtrovanie signálu
• Telekomunikačné zariadenia
• Systémy napájania elektrických vozidiel
• Invertory obnoviteľnej energie (slnečné a veterné)
• Systémy priemyselnej automatizácie

V každej z týchto aplikácií zohráva schopnosť znížiť EMI a zlepšiť energetickú účinnosť kľúčovú úlohu pri stabilite a výkone systému.

6. Ako vybrať správny toroidný induktor

Výber správneho toroidného induktora vyžaduje starostlivé zváženie elektrických a mechanických parametrov.

Medzi kľúčové faktory výberu patria:

• Hodnota indukčnosti:Musí zodpovedať požiadavkám obvodu
• Aktuálne hodnotenie:Mal by zvládnuť špičkový a trvalý prúd
• Materiál jadra:Na základe potreby frekvencie a účinnosti
• DC odpor:Nižší odpor zvyšuje účinnosť
• Prevádzková frekvencia:Musí byť v súlade s dizajnom systému

Inžinieri často pri výbere komponentov pre optimalizovaný návrh obvodu vyvažujú veľkosť, náklady a výkon.

7. Bežné problémy a odstraňovanie problémov

Napriek svojej spoľahlivosti môžu toroidné induktory čeliť určitým prevádzkovým problémom.

• Sýtosť:Vyskytuje sa, keď prúd prekročí limity jadra
• Prehrievanie:Spôsobené nadmerným prúdom alebo zlým vetraním
• Problémy s hlukom:Často v dôsledku nesprávneho vinutia alebo tienenia
• Mechanické namáhanie:Môže poškodiť vinutie počas inštalácie

Správny dizajn a tepelný manažment môžu tieto problémy výrazne znížiť.

8. Toroidné vs iné typy induktorov

9. Úvahy o dizajne pre inžinierov

Pri integrácii toroidných induktorov do elektronických systémov musia inžinieri zvážiť viaceré konštrukčné aspekty:

• Hustota vinutia a kvalita izolácie
• Dráhy odvádzania tepla
• Prahové hodnoty magnetickej saturácie
• Rozloženie dosky plošných spojov na zníženie väzby EMI
• Mechanická stabilita montáže

Dobre navrhnutý systém zaisťuje dlhodobú spoľahlivosť a optimálny elektrický výkon.

10. Budúce trendy v technológii induktorov

Dopyt po kompaktných, vysokoúčinných elektronických systémoch naďalej poháňa inovácie v technológii induktorov. Budúci vývoj zahŕňa:

• Pokročilé nanokryštalické materiály pre výkon s ultra nízkymi stratami
• Miniaturizované vysokofrekvenčné toroidné konštrukcie
• Integrácia s inteligentnými napájacími modulmi
• Vylepšené tepelne odolné materiály vinutia

Tieto vylepšenia budú podporovať aplikácie novej generácie, ako je elektrická mobilita, inteligentné siete a priemyselné systémy poháňané AI.

11. Často kladené otázky

Q1: Čo robí toroidné induktory efektívnejšie?
Ich magnetický dizajn s uzavretou slučkou minimalizuje únik toku a zvyšuje účinnosť.

Q2: Môžu byť toroidné induktory použité vo vysokofrekvenčných obvodoch?
Áno, najmä pri použití feritových alebo nanokryštalických jadier.

Q3: Sú toroidné induktory drahé?
Môžu stáť o niečo viac ako základné induktory, ale ponúkajú lepší výkon a spoľahlivosť.

Q4: Ktoré priemyselné odvetvia používajú toroidné induktory najviac?
Odvetvia výkonovej elektroniky, automobilového priemyslu, telekomunikácií a obnoviteľných zdrojov energie.

Otázka 5: Ako znížim hluk v toroidných induktoroch?
Správna technika navíjania, tienenie a správny výber materiálu pomáhajú znižovať hluk.

12. Záver

Toroidné induktory sú kritickým komponentom v modernej elektronike a ponúkajú bezkonkurenčnú účinnosť, kompaktnosť a elektromagnetický výkon. Ich schopnosť stabilizovať prúd a znižovať rušenie ich robí nevyhnutnými vo všetkom od spotrebnej elektroniky až po pokročilé priemyselné systémy. Pochopenie ich štruktúry, pracovných princípov a výberových kritérií umožňuje inžinierom a nákupcom efektívne optimalizovať výkon systému.
