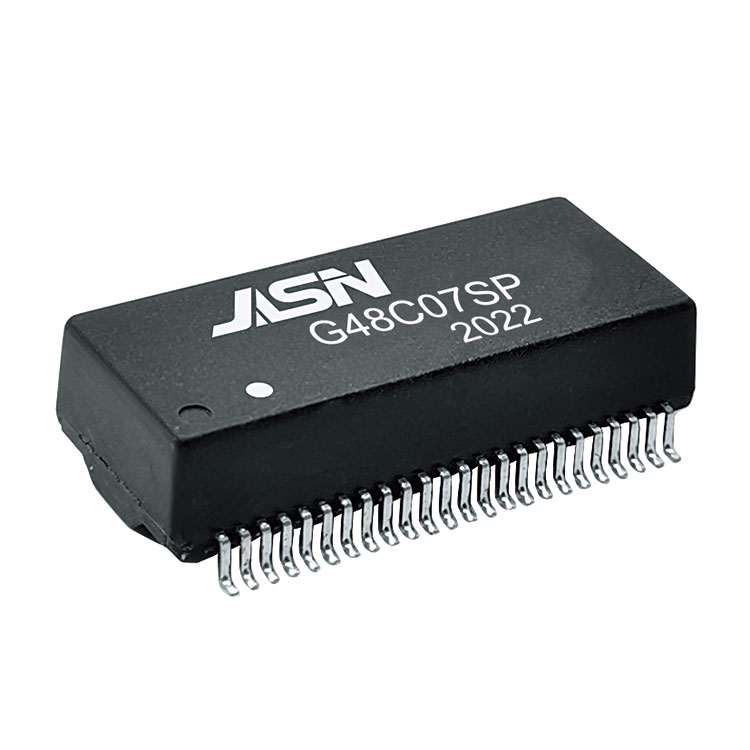

1000M pulzný transformátor

OCL:

350uH min. @100KHz/0,1V s jednosmerným predpätím 8mA

200uH min. @100KHz/0,1V s jednosmerným predpätím 18mA

Hi-POT:

1500 Vrms

Pomer otáčania:

1:1 ± 3 %

LK:

0,5 uH Max pri 100 kHz/0,2 V

Cw/w

35PF Max pri 100KHz/0,2V

D.C.R:

1,2 ohm Max

Strata vloženia:

1-100 MHz: -1,0 dB Max

Cross Talk:

1-100 MHz: -30 dB Min

Strata vrátenia:

1-30 MHz

40 MHz

50 MHz

60-80 MHz

80-100 MHz

-18dB min

-14,4 dB min

-13,1dB min

-12dB min

-10dB min
