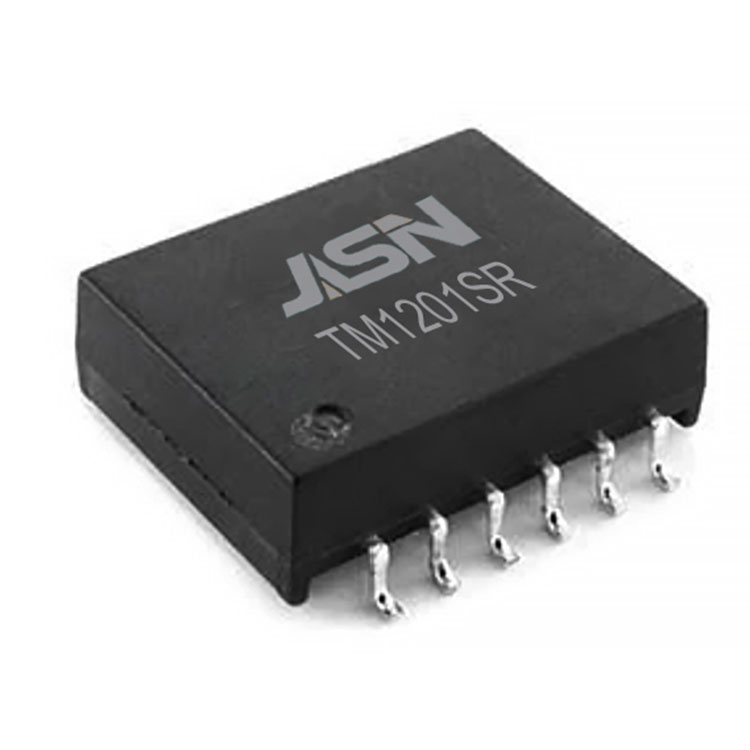

Dvojkanálový BMS transformátor

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C až +125C)

Hi-Pot:

4300 V DC 1 mA 60 sek

Pomer otáčok:

1:1 ± 2 %

Úniková indukčnosť::

0,5 uH Max pri 100 kHz/0,1 V

DCR:

0,45 ohm Max. @Strana transformátora

Strana tlmivky 0,85 ohm Max.@CM

Strata vloženia:

-0,25dB Max 4MHz

Strata vrátenia:

-22dB min @4MHz (výstup Z = 100Ω)

CMRR:

-35dB min pri 1-200 MHz

Dizajnová konštrukcia:

Zosilnená izolácia podľa IEC62477-1, IEC60664- 1.IEC62368-1;

Pracovné napätie do 1600 VDC; Plazivá vzdialenosť > 10 mm, Svetlá vzdialenosť > 14 mm.

Stupeň znečistenia Ⅱ, Materiálová skupina CTI Ⅰ; Kategória prepätia Ⅲ, do 2 km nad morom. UL čaká na spracovanie.
